Les bases de l'Automotive Ethernet : qu'est-ce que le 10BASE-T1S ?
Les véhicules évoluent vers des Software-Defined Vehicles (SDV), où les innovations arrivent surtout par mises à jour logicielles. Cette transformation exige un réseau embarqué puissant, évolutif et économique, alliant flux haut débit pour la fusion de capteurs et l'ADAS, et canaux robustes pour les fonctions de base.

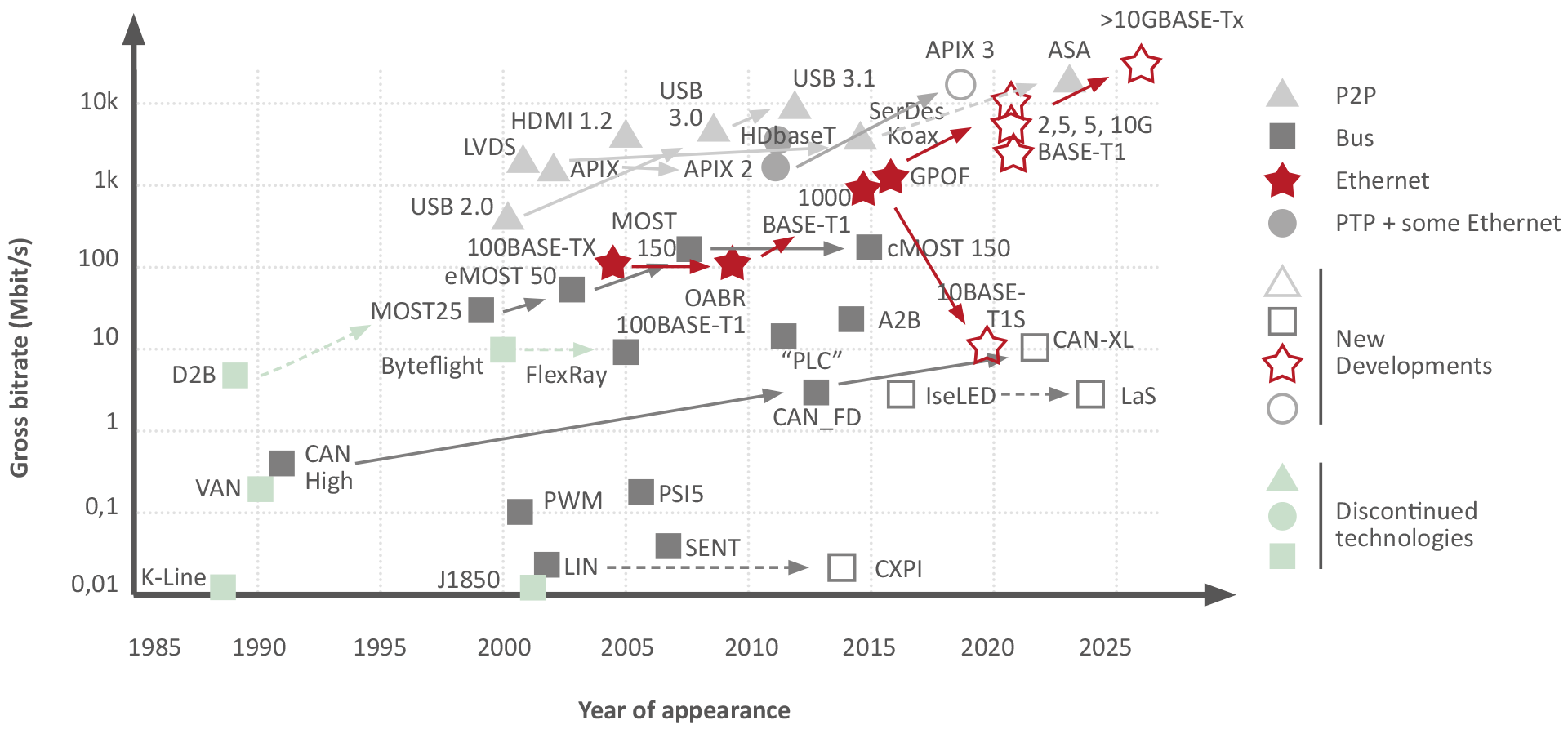

Tandis que les calculateurs hautes performances (HPC) deviennent les nœuds de données centraux, de nombreux composants périphériques requièrent un réseau robuste, économique et simple à mettre en œuvre. Le 10BASE-T1S offre ici une alternative attrayante aux bus de terrain établis (CAN CC, LIN, FlexRay). Variante Single Pair Ethernet spécifiée en 2019 par l'IEEE 802.3cg, il est devenu un élément central des architectures zonales.
Les bases du 10BASE-T1S

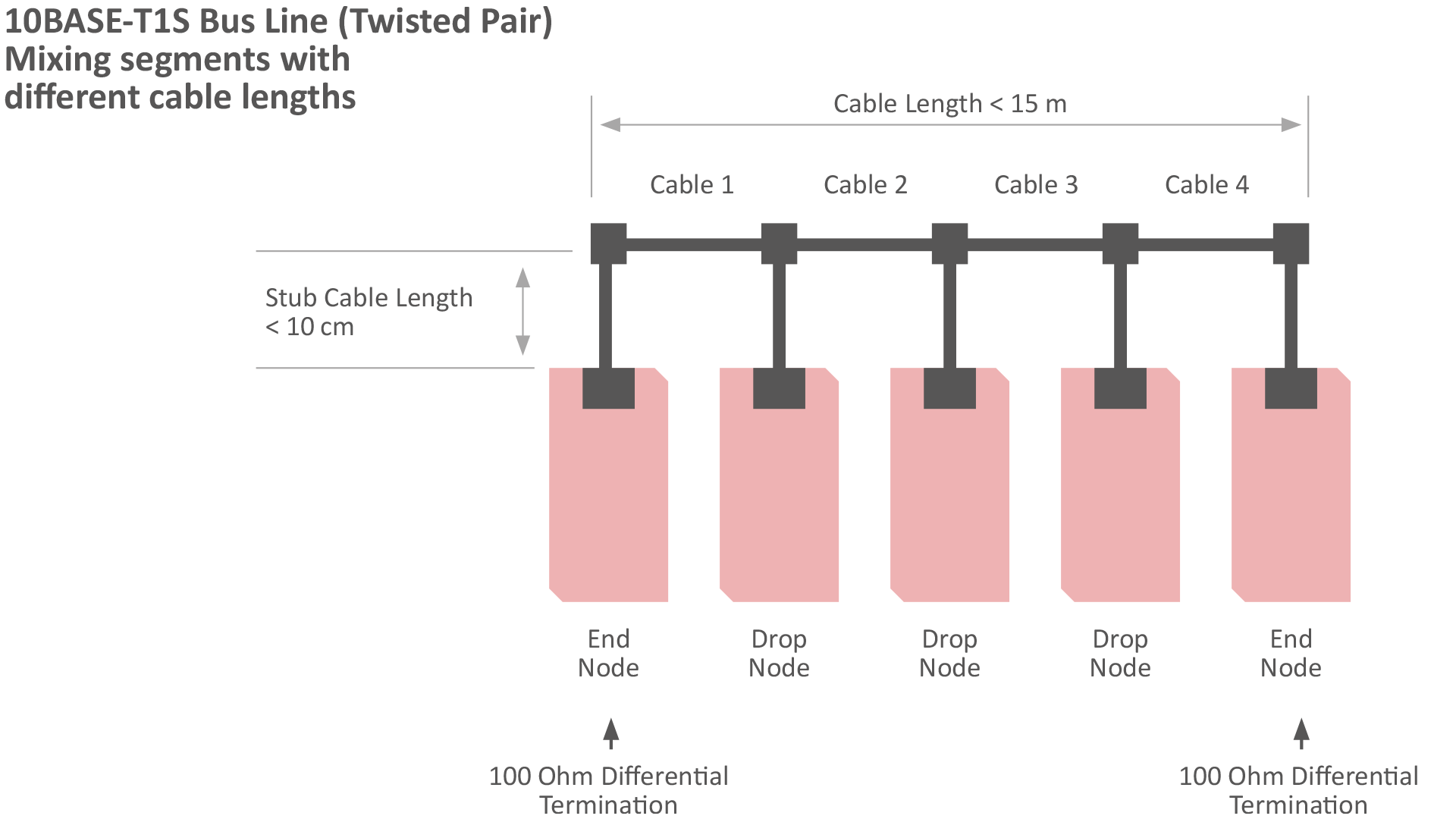

Le 10BASE-T1S permet une transmission à 10 Mbit/s sur une seule paire torsadée et prend en charge une topologie multidrop où jusqu'à huit nœuds peuvent fonctionner sur une même ligne. Comme il utilise la méthode d'accès PLCA (Physical Layer Collision Avoidance), la communication se fait en half-duplex, ce qui garantit le temps réel même avec plusieurs nœuds.
Le cœur du système : le procédé PLCA

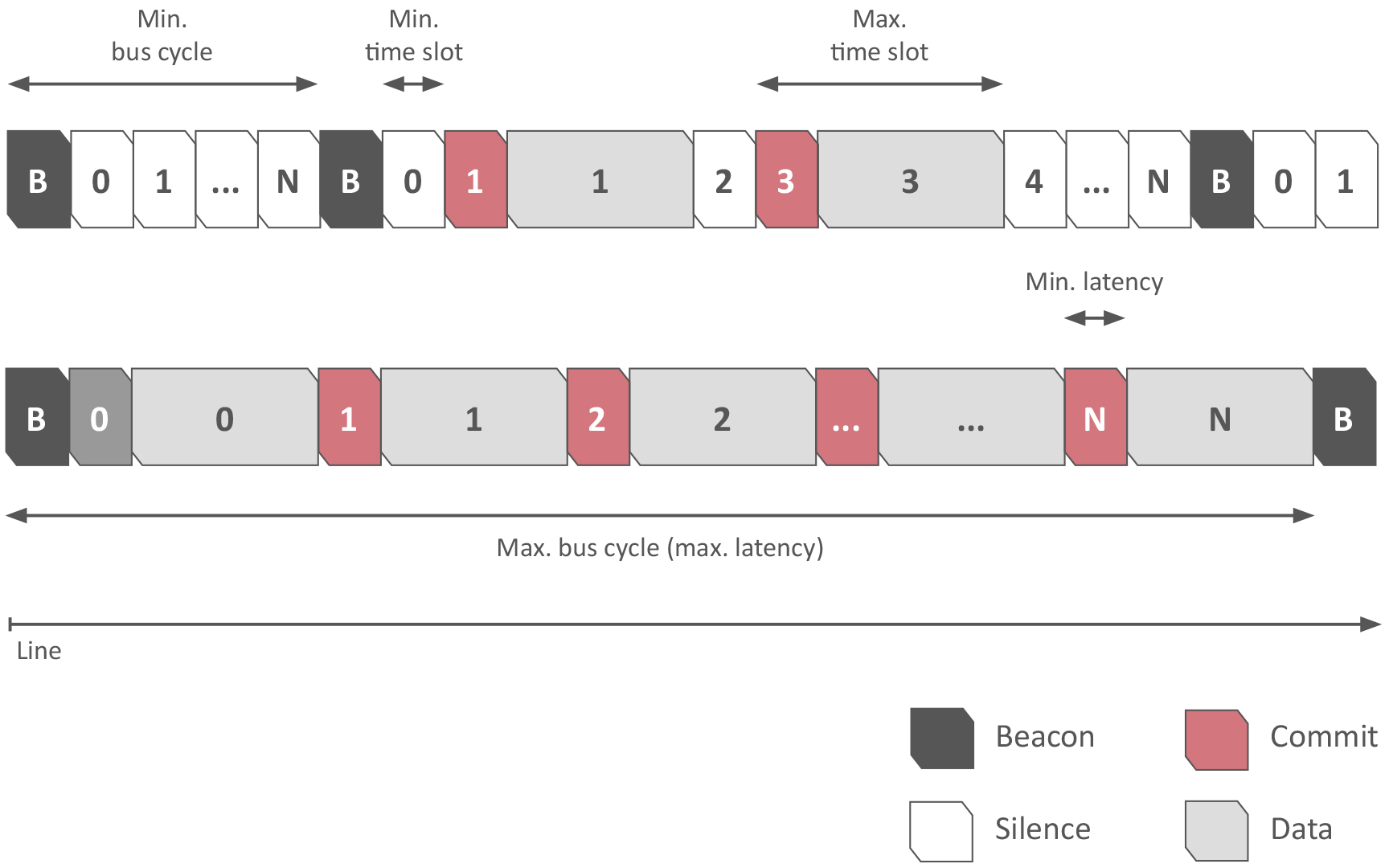

La méthode PLCA est le cœur du 10BASE-T1S et garantit l'absence de collisions en half-duplex. Chaque nœud du réseau multidrop reçoit un identifiant fixe. Un coordinateur distribue à intervalles réguliers des « beacons » (signaux de synchronisation), à partir desquels chaque nœud dérive ses « transmit opportunities » (TO). Un nœud ne peut émettre que lorsque c'est son tour ; sinon, il reste silencieux.
Le temps de cycle minimal et maximal du procédé dépend du volume de données. Au minimum — quand presque rien n'est envoyé — le cycle est très rapide, les opportunités inutilisées étant immédiatement sautées. Au maximum, tous les nœuds utilisent leur opportunité avec des trames pleines : le cycle s'allonge mais reste déterministe, un paquet attendant au plus le tour suivant. Le PLCA garantit ainsi des temps de réponse courts à faible charge et une limite haute de latence claire à forte charge — une sorte de « diffusion ordonnée ».
Le câblage est particulièrement simple : jusqu'à 15 m souvent réalisables en paire torsadée non blindée, réduisant fortement coûts et poids. Le Power over Data Line (PoDL) permet de transmettre simultanément énergie et données — un atout en réseaux capteur-actionneur. À l'avenir, le 10BASE-T1S intégrera des fonctions comme MACsec pour une communication chiffrée.
Cas d'usage typiques dans l'automobile
Les avantages du 10BASE-T1S tiennent à la réduction de la complexité de câblage — donc du poids — et à la possibilité de remplacer progressivement les topologies CAN ou LIN existantes par de l'Ethernet. Domaines typiques :
- Carrosserie et confort : calculateurs de porte, lève-vitres, réglage des sièges.
- Capteurs et actionneurs : aides au stationnement, gestion de l'éclairage, climatisation.
- Diagnostic et maintenance : intégration aux protocoles de diagnostic Ethernet existants comme DoIP.
- Inter-secteurs : également pertinent pour les réseaux de capteurs sensibles aux coûts en automatisation industrielle.

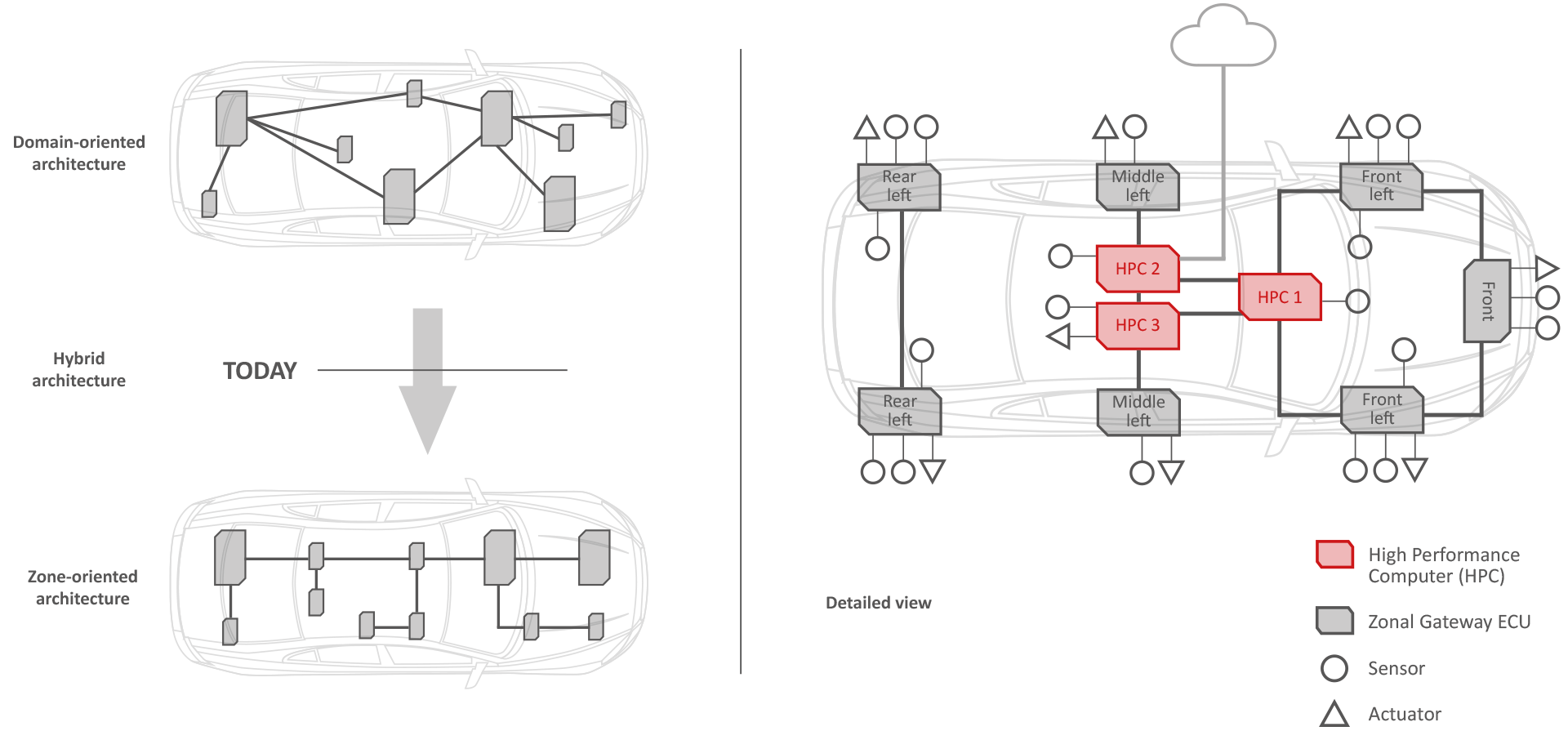

Avantage clé : la base Ethernet permet une intégration fluide dans les architectures zonales, en connectant directement des équipements simples aux HPC sans passerelles additionnelles. Là où CAN et LIN atteignent leurs limites de scalabilité et de communication orientée service (SOME/IP), le 10BASE-T1S fait progresser l'homogénéisation Ethernet — outils de diagnostic, mécanismes de sécurité et piles protocolaires unifiés.
Solutions pratiques pour la communication embarquée
Fort de son expérience automobile, HMS Networks accompagne déjà l'importance croissante du 10BASE-T1S avec des passerelles automobiles hautes performances, conçues pour les ingénieurs de test des constructeurs et équipementiers.
