Le logiciel PPCAN-Editor 2 permet un paramétrage détaillé de différents modules d'E/S disposant d'une liaison CAN, tels que le PCAN-MIO, le PCAN-Router Pro ou le MU-Thermocouple1 CAN. Tout d'abord, il s'agit de définir les messages CAN entrants et sortants. L'utilisateur dispose ensuite, d'un grand nombre de briques fonctionnelles et d'autres paramètres pour le traitement du trafic de données CAN, propres au matériel utilisé.
Enfin, les données de configuration sont transmises via CAN au module. Pour ce faire, une interface CAN de la gamme PCAN est requise.
Fonctionnalités
- Définition de la transmission des messages CAN, événementielle ou périodique
- Manipulation de données au moyen des fonctionnalités fondamentales de mise à l'échelle et Offset
- Nombreuses briques fonctionnelles pour le traitement des valeurs mesurées comme les fonctions d'hystérésis, caractéristiques, opérations arithmétiques et liens logiques
- Fonction multiplexeur pour la gestion conditionnelle de données CAN (seulement pour PCAN-MIO et PCAN-Router Pro)
- Transmission sélective de données CAN via des fonctions de passerelle
- Exécution conditionnelle de briques fonctionnelles au moyen de fonctions de comparaison
- Réglage des paramètres spécifiques à chaque module
- Importation de fichiers de symboles de PCAN-Symbol Editors pour une définition conviviale des messages CAN entrants et sortants
- Transmission des données de configuration par CAN
Configuration requise
- Windows® 11 (x64/ARM64), 10 (x86/x64)
- Pour la connexion au bus CAN : une interface PC CAN de PEAK-System
Contenu de la livraison
- Logiciel PPCAN-Editor 2
- Documentation au format HTML-Help
- Manuel de référence des briques fonctionnelles au format PDF

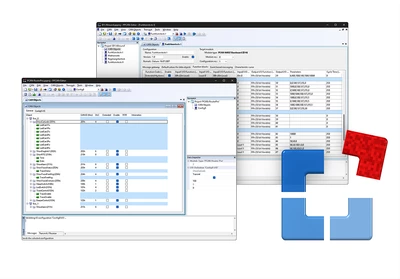

Captures d'écran
| Type | Logiciel de configuration |
|---|---|
| Systeme exploitation | Windows® 11 (x64/ARM64), 10 (x86/x64) |
