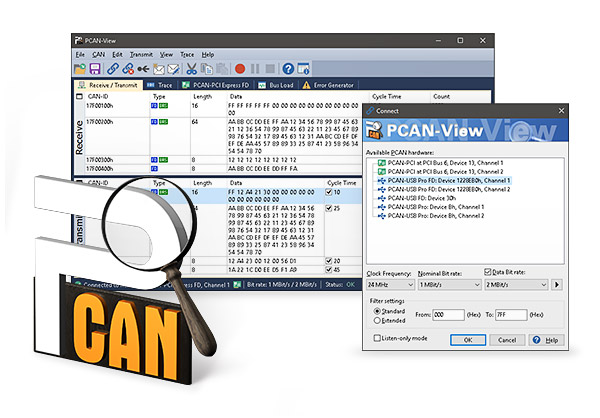

Le logiciel PCAN-View pour Windows est un moniteur CAN simple pour la visualisation, l'émission et l'enregistrement du trafic de données CAN. Les messages peuvent être transmis manuellement et périodiquement suivant un débit défini par l'utilisateur. Les erreurs du bus système et les dépassements de mémoire tampon des équipements CAN pilotés sont indiqués. La fonction Trace permet d'enregistrer et de sauvegarder le trafic de données CAN.

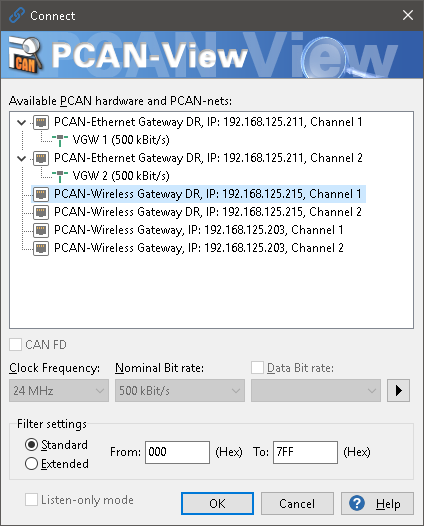

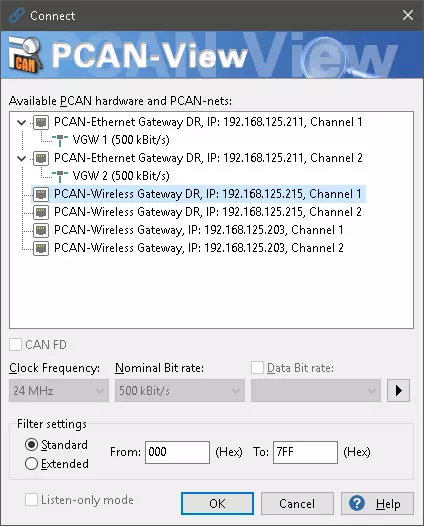

PCAN-View est fourni avec chaque matériel PCAN pour PC et permet de les rendre rapidement et aisément opérationnels. Pour ce faire, une fenêtre de connexion répertorie toutes les interfaces PEAK-CAN disponibles. Après sélection du matériel et paramétrage de la vitesse de transfert, l'ensemble des fonctionnalités du logiciel est accessible. De plus, il est possible d'accéder à des paramètres et des informations spécifiques au matériel.
Depuis sa version 4, PCAN-View supporte le standard CAN FD (CAN avec vitesse de transfert de données flexible), caractérisé par une bande passante plus élevée pour le transfert des données.
Fonctionnalités
- Conforme aux spécifications CAN 2.0 A/B et FD
- Taux de transfert CAN jusqu'à 1 Mbit/s (nominal)
- Taux de transfert des données jusqu'à 12 Mbit/s (seulement avec une interface CAN FD)
- Possibilité d'utiliser des vitesses de transfert personnalisées
- Mode Listen-only activable au choix
- Transmission Manuelle ou Périodique des messages avec une résolution de 1 ms
- Réception des messages à une résolution de 100 µs

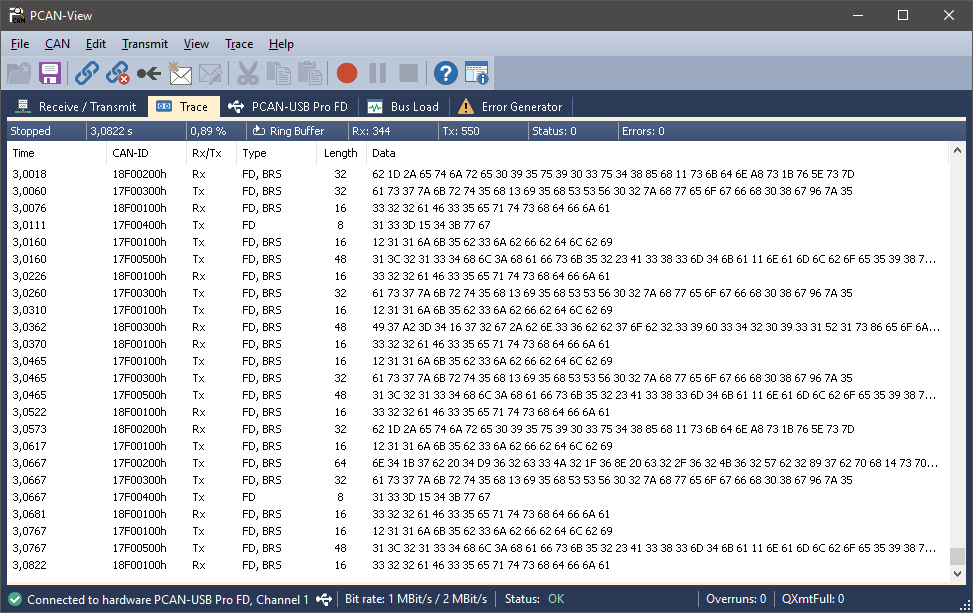

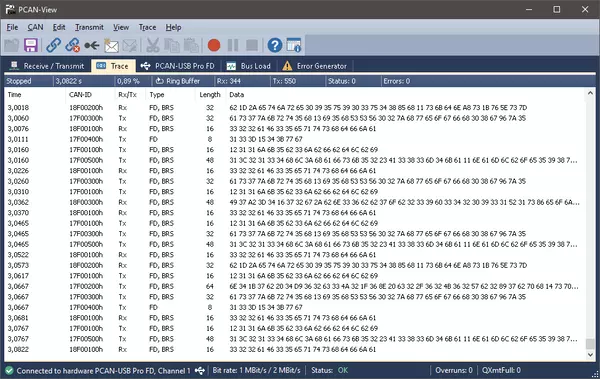

- Enregistrement des messages dans des fichiers de traces
- Sauvegarde et lecture des messages dans des listes de transmission
- Listes de réception et émissions triables
- Affichage des identifiants CAN en hexadécimal ou en décimal
- Affichage des octets de données en hexadécimal, décimal ou au format ASCII
- Visualisation des états d'émission, de réception et d'erreurs
- Réinitialisation matérielle du contrôleur CAN
- Accès aux réglages spécifiques au matériel et de l'information
Configuration requise
- Windows® 11 (x64/ARM64), 10 (x86/x64)
- Pour la connexion au bus CAN : une interface PC CAN de PEAK-System
- Note : les interfaces CAN port parallèle ne sont supportées que sur les systèmes x86
Contenu de la livraison
- Logiciel PCAN-View
- Documentation au format HTML-Help

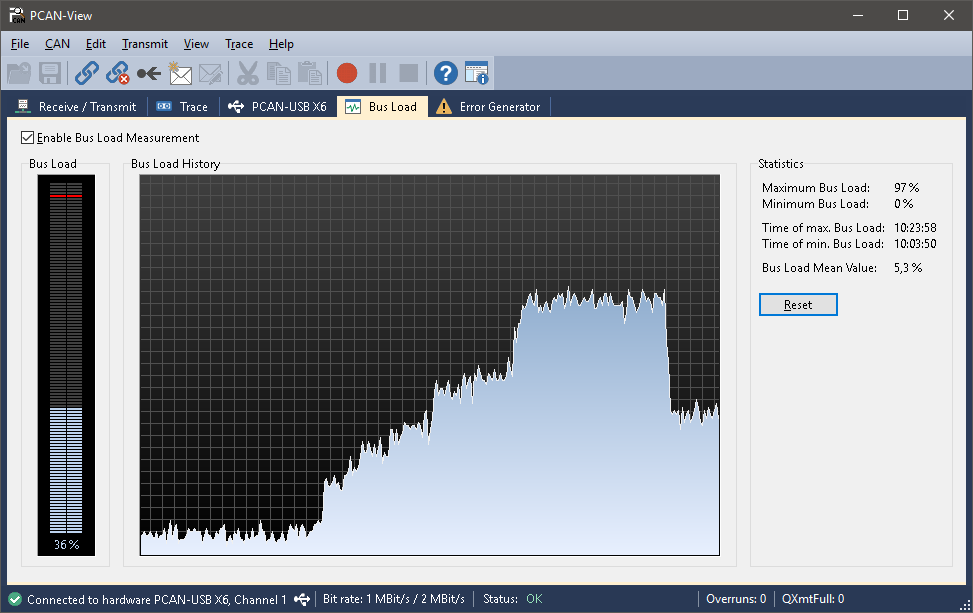

Captures d'écran
| Conformité | CAN 2.0 A/B et CAN FD |
|---|---|
| Taux de transfert nominal | jusqu'à 1 Mbit/s |
| Taux de transfert données | jusqu'à 12 Mbit/s (CAN FD uniquement) |
| Résolution émission | 1 ms |
| Résolution réception | 100 µs |
| Format de traces | Fichiers de traces PEAK-System |
PCAN-View (inclus avec le pilote)
Logiciel pour la visualisation, la transmission et l'enregistrement du trafic de données CAN CC, CAN FD et CAN XL pour Windows® 11 (x64/ARM64), 10 (x86/x64).
Télécharger
