PCAN-Symbol Editor 6

Le format de symboles développé par PEAK-System transforme la présentation hexadécimale du trafic de données CAN en un format compréhensible par l'utilisateur. Pour la génération d'un symbole, un nom est attribué dans un premier temps à chaque ID CAN individuelle. L'interprétation et la présentation des données CAN sont définies au moyen de variables avec différents paramètres, comme par exemple le nom et le format de sortie.

Le symbole résultant permet une attribution aisée des messages CAN entrants et sortants et de garantir la lisibilité des données CAN. Gratuit, PCAN-Symbol Editor permet grâce à des menus clairs et à une représentation graphique des symboles de générer et de traiter de manière conviviale les fichiers de symboles.

Fonctionnalités

• Représentation symbolique des messages CAN par affectation de dénominations alphanumériques
• Marquage au bit près des données en variables pour affectation des noms, types de données et listes de valeurs
• Conforme aux spécifications CAN 2.0 A/B et FD
• Prise en charge du traitement des données selon IEEE 754 et formats Intel et Motorola
• Création de sorties définies par l'utilisateur via des listes de valeurs (Enums)
• Application de différentes définitions pour l'affichage des données via multiplexeur
• Possibilité de créer des signaux dans des fichiers de symboles
• Représentation graphique des symboles et détection automatique d'erreur
• Interface utilisateur avec fonctionnalité Démarrage rapide et recherche dynamique de texte
• Item Navigator et fonction de recherche pour accès ciblé aux éléments
• Fonction de conversion de fichiers de symboles dans différents formats
• Création de variables virtuelles pour entrées/sorties indépendantes du CAN
• Importation de données CANdb au format de fichiers symboles
• Prise en charge des symboles pour le protocole J1939

Configuration requise

• Windows® 11 (x64/ARM64)
• Windows® 10 (x86/x64)

Contenu de la livraison

• Logiciel PCAN-Symbol Editor
• Documentation au format HTML-Help

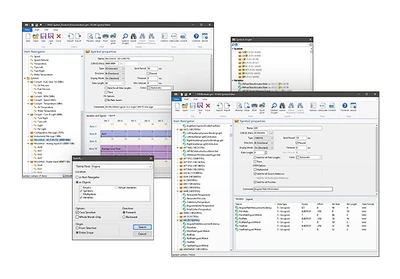

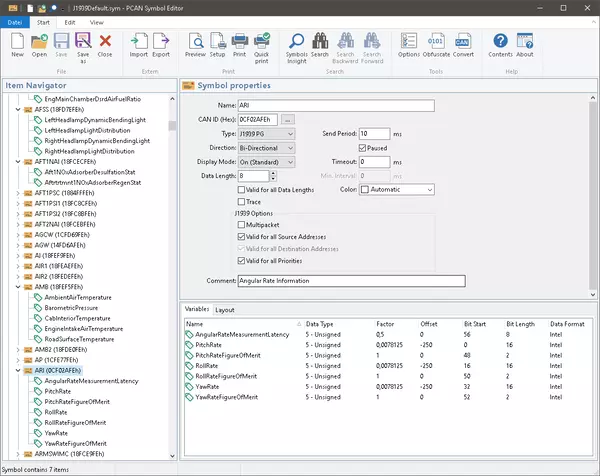

Captures d'écran
