Débit binaire et rapidité de modulation : quelle différence ?
Le débit binaire mesure la quantité de données transmises par seconde, la rapidité de modulation le nombre de changements de signal. Les deux notions sont souvent confondues, à tort.
Deux grandeurs distinctes
- Débit binaire (bit rate) : mesure de la vitesse de transmission, exprimée en bits par seconde (bit/s). Il indique combien de bits sont transmis sur un support en une seconde, et il est directement proportionnel à la quantité d'information transmise.
- Rapidité de modulation (baud rate) : nombre d'événements de signal, ou changements de symbole, par seconde. Un symbole peut porter plus d'un bit d'information. Elle s'exprime en bauds (Bd).
La différence essentielle tient donc à la façon dont l'information est transmise : le débit binaire quantifie la quantité de données, la rapidité de modulation le nombre de changements d'état du support.
Dans la transmission numérique série — c'est le cas du CAN et des autres bus de terrain — un seul bit est transmis par changement de symbole (1/0). Sur ces systèmes, le débit binaire est donc égal à la rapidité de modulation.
L'écart introduit par la modulation
Les procédés de modulation sont des technologies clés de la communication de données et des télécommunications pour transmettre l'information sur un support — câble, air ou fibre optique. Ils modifient un signal porteur de façon à lui faire transporter des données. Il en existe plusieurs types, chacun avec ses caractéristiques et ses domaines d'emploi.

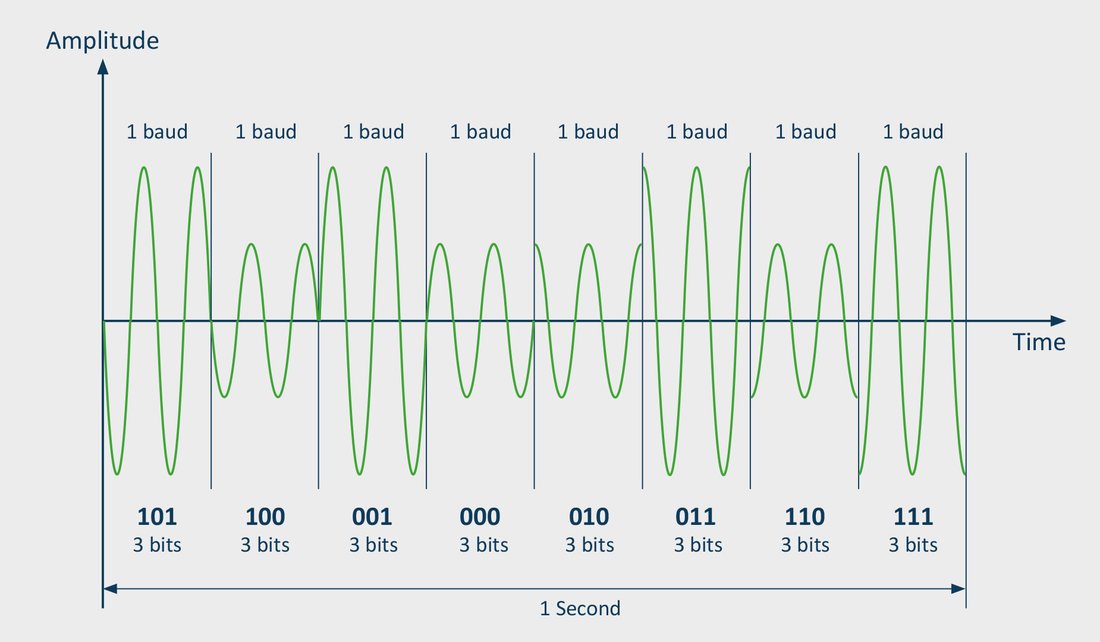

Le rapport entre débit binaire et rapidité de modulation dépend du procédé retenu. Avec une modulation simple, comme la BPSK (modulation par déplacement de phase binaire), un baud correspond à un bit : les deux grandeurs sont égales. Avec des procédés plus complexes comme la QAM (modulation d'amplitude en quadrature), plusieurs bits peuvent être codés dans un symbole : en 16-QAM, quatre bits sont transmis par symbole, donc le débit binaire vaut quatre fois la rapidité de modulation.
Deux exemples concrets
- Modems classiques : un modem 56K, utilisé sur les anciens réseaux téléphoniques, employait des techniques de modulation complexes pour atteindre un débit binaire élevé malgré une rapidité de modulation limitée.
- Radiocommunications modernes : les systèmes 4G LTE recourent à des ordres de QAM élevés pour transmettre davantage de données sur le même spectre — le débit binaire y est très supérieur à la rapidité de modulation.
En résumé
Débit binaire et rapidité de modulation sont deux grandeurs importantes de la communication de données. Elles peuvent sembler complexes, mais elles aident avant tout à comprendre à quelle vitesse les données circulent et avec quelle efficacité un système travaille. Pour qui pratique la communication de données, maîtriser ces notions est indispensable à l'optimisation des réseaux.
