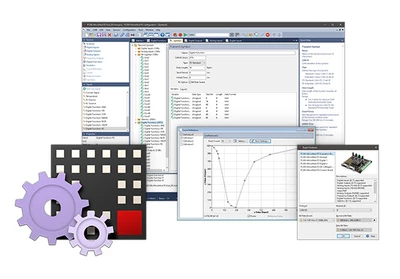

PCAN-MicroMod FD Configuration

Le module enfichable PCAN-MicroMod FD est une solution universelle pour l'intégration d'une interface CAN FD et de fonctionnalités d'E/S dans votre propre matériel. Les produits basés sur PCAN-MicroMod FD de PEAK-System ainsi que les développements clients peuvent être configurés avec le logiciel Windows® PCAN-MicroMod FD Configuration.

La configuration créée sur l'ordinateur est transférée via le bus CAN au PCAN-MicroMod FD, qui fonctionne alors comme un noeud CAN indépendant. Plusieurs modules peuvent être configurés indépendamment les uns des autres sur un bus CAN.

Fonctionnalités

• Logiciel pour la configuration du matériel basé sur PCAN-MicroMod FD
• Options de configuration spécifiques aux produits grâce à l'utilisation de profils matériels prédéfinis
• Configuration de l'interface CAN en sélectionnant la norme de transmission (CAN ou CAN FD) et les débits correspondants
• Définition des messages CAN entrants et sortants
• Transmission périodique ou déclenchée par un événement des messages CAN
• Utilisation des signaux pour le stockage temporaire des entrées et sorties analogiques et numériques
• Mise en correspondance des signaux avec les données des messages CAN
• Echelle et fonction de compensation
• Lien logique d'entrées numériques
• Traitement des valeurs du signal par des courbes caractéristiques ou des calculs mathématiques
• Evaluation directe de codeurs à arbre
• Transmission des données de configuration par CAN
• Configuration sélective de plusieurs appareils dans un réseau CAN
• Lecture d'une configuration existante via CAN
• Exportation de la définition du message CAN sous la forme d'un fichier Symbol
• Passage du mode de fonctionnement CAN au mode de fonctionnement CANopen

Configuration requise

• Windows® 11 (x64/ARM64), 10 (x64)
• Pour la connexion au bus CAN : une interface PC CAN de PEAK-System

Contenu de la livraison

• Logiciel PCAN-MicroMod FD Configuration
• Documentation au format HTML-Help
