Bit Rate Calculation Tool

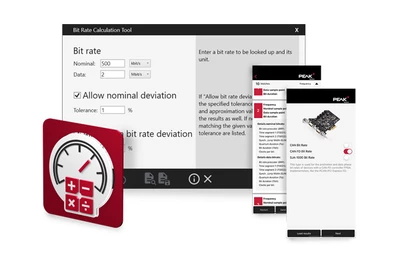

L'outil Bit Rate Calculation Tool détermine les valeurs de registre du contrôleur CAN pour les débits binaires CAN et CAN FD souhaités. Divers paramètres tels que les fréquences d'horloge et les points d'échantillonnage peuvent être sélectionnés pour affiner la liste des résultats.

Une tolérance optionnelle allant jusqu'à 5 % peut être définie pour inclure des résultats évidents dans l'évaluation. Les valeurs de synchronisation des bits contenues dans les résultats (BRP, TSEG1, TSEG2 et SJW) peuvent être stockées et chargées pour une visualisation multiplate-forme.

Le calcul de la vitesse de transmission aide les ingénieurs à planifier et à optimiser les réseaux CAN classiques et modernes CAN FD. L'outil Bit Rate Calculation Tool est disponible gratuitement pour Android et Windows.

Fonctionnalités

• Calcul des valeurs de registre pour les vitesses de transmission définies par l'utilisateur pour contrôleurs CAN basés sur SJA1000 (8 MHz)
• Support des contrôleurs CAN avec différentes fréquences d'horloge
• Support des contrôleurs CAN FD avec différentes fréquences d'horloge
• Support des contrôleurs FlexCAN avec 24 MHz
• Spécification optionnelle d'une tolérance allant jusqu'à 5 % pour le calcul du résultat
• Limitation des résultats par fréquence d'horloge (80, 60, 40, 30, 24 et 20 MHz)
• Point d'échantillonnage séparé pour CAN et CAN FD (exprimé en %)
• Bit duration séparée pour CAN et CAN FD (exprimé en Tqs)
• Valeurs de synchronisation des bits incluant BRP, TSEG1/2, SJW, Quantum Duration et Clocks per Bit
• Enregistrement des résultats et paramètres au format JSON
• Transmission des résultats par e-mail (version Android)
• Copie des résultats dans le presse-papiers (version Windows)
• Chargement multiplateforme des résultats stockés

Configuration requise

• Version mobile : Android 4.1 Jelly Bean ou supérieur
• Version Windows : Windows® 11 (x64/ARM64), 10 (x86/x64)
• Framework : Microsoft .NET Framework 4.6.1

Contenu de la livraison

• Logiciel Bit Rate Calculation Tool
